装配式悬挑式脚手架的应用与分析

应用与分析

一、项目概况：

我公司承建的一个项目位于衡阳市雁峰区，建筑面积约15800平方米。单层建筑，一层整体地下室，楼高5.7m，正负零以上为住宅楼，楼高2.9m，共34层。该项目具有以下特点:

01

住宅建筑的结构类型为剪力墙结构。各单体工程面积小，阳台多，结构悬挑式多，力复杂，使架体节点难以处理。细节结构处理是分项工程控制的重点。

02

建筑结构形状不规则，阴阳角较多，悬挑式梁布置困难。

03

工程层数多，高度100米，不同高度受风荷载影响不同，应综合考虑连墙件的布置。

04

工期紧，四个标段四个施工企业同时施工，四个标段在裙楼位置设置后浇带相互连接。

05

甲方对质量要求高，防止外墙渗水等质量问题。根据项目特点，传统的工字钢悬挑式脚手架难以满足进度和外墙质量控制的要求。

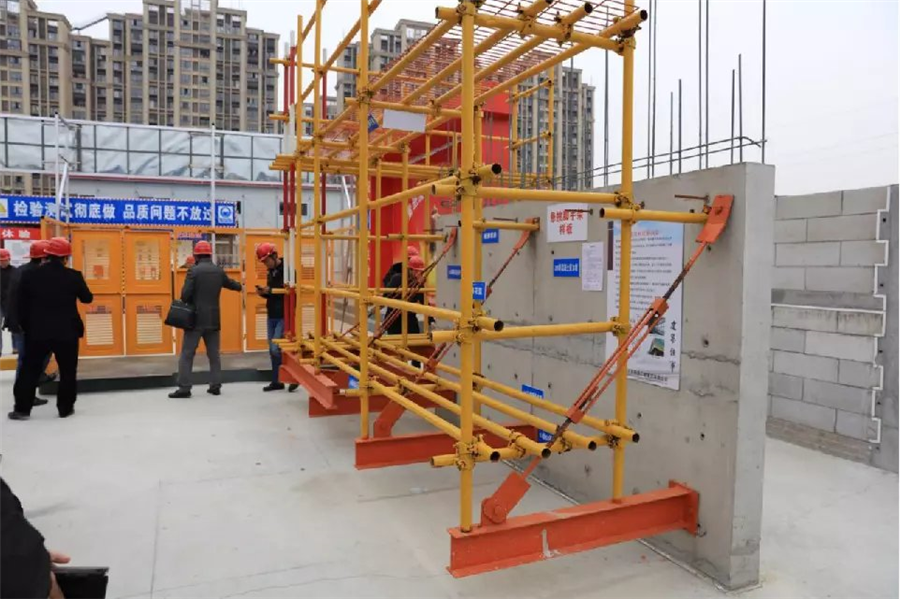

项目部通过多种渠道了解到，租用一种更适合项目实际情况的新型悬挑式脚手架→预制悬挑式脚手架。新型悬挑式脚手架采用新的安装拆除方案：建筑主体结构外围混凝土墙。柱。在梁内，内置方形钢螺母的塑料管应准确定位。悬挑式钢梁、斜拉杆、斜支撑、连接墙钢管等构件只需使用螺栓杆即可。牢固固定在建筑物外墙主体结构的侧面，形成稳定的承载框架，所有构件不需要穿过墙壁。施工完成后，可快速拆除整个脚手架。一般情况下，悬挑式钢梁长度为1.2-2.0米，可手动安装，操作轻量化。新型悬挑式脚手架不需要穿墙进入房间，有效保证了主体结构的施工质量。外墙无墙洞，消除了未来地板和墙体的泄漏风险。与传统的悬挑式脚手架相比，新型悬挑式脚手架具有节约人力的优点。本项目介绍了预制悬挑式脚手架的应用技术

预制悬挑式脚手架搭设工艺：

绘制预埋件定位平面布置图→预埋件设置→悬挑式梁安装→立杆定位点设置→纵向扫地杆→立杆→横向扫地杆→横向水平杆→纵向水平杆(格栅)→连墙件→悬挑式梁上拉杆设置→剪刀支撑→铺脚手板→扎防护栏杆→扎安全网。

二、主要施工工艺：

1.绘制预埋件定位的平面布置图。

根据工程结构图和施工图，结合《建筑脚手架安全技术统一标准》、《建筑紧固件钢管脚手架安全技术规范》等相关规范，绘制专用预制悬挑式脚手架安装平面布置图。

2.预埋.安装悬挑式工字梁。

梁外无悬挑式板，内立杆与外墙间距300mm。外立杆间距830mm。悬挑式梁长1.23米(1.75米)，采用上拉悬挑式承力架。

梁外侧有600mm凸窗板，内立杆与外墙之间的距离为900mm，内立杆与外立杆之间的距离为630mm。悬挑式梁长1.63米(长1.75米)，采用上拉悬挑式承力架。

梁外侧有>600mm凸窗板，内立杆与外墙间距>1020mm，内立杆间距630mm。当悬挑式梁>1.75m时，用上拉悬挑式承力架+增加斜支撑杆搭设。

传统悬挑式工字钢的缺点：（1）伸入室内的型钢梁布局复杂，阻碍了室内建筑垃圾的清理和施工人员的行走。（2）型钢穿过墙壁时，容易损坏混凝土梁。板构件容易造成地板渗水和漏水。（3）拆除型钢梁前，可在现场切割U型锚环，拆除后补充孔洞。补贴砖增加了施工时间。

新型悬挑式脚手架的优点：（1）不需要穿墙安装，不会损坏混凝土墙、梁、板等结构，有效消除外墙泄漏现象，可有效保证主体结构的施工质量。（2）钢梁字钢耗材少，无塔吊安装拆除，操作轻，操作方便快捷。（3）室内无型钢梁阻碍施工垃圾清理和施工人员行走，各种施工工艺可交叉进行，施工现场简单美观。（4）悬挑式钢梁和建筑主体结构的固定采用可拆卸的预埋高强度螺栓。型钢梁拆除后，预埋螺栓也可回收利用。5.与传统的悬挑式钢梁相比，它不仅节省了型钢和U预埋件，而且节省了传统型钢和预埋件拆除后的切割成本和施工时间。

三、悬挑式梁布置特殊部位：

（1）悬挑式板结构部分：悬挑式梁支撑点应设置在结构梁上，不得设置在外伸板或悬挑式板上。

（2）建筑结构阳角：悬挑式梁应布置为扇形，转角应安装45℃工字钢悬挑式梁，两侧应安装斜悬挑式梁，使框架内外立杆落在悬挑式梁上。

(3)由于脚手架使用时间不同，施工电梯架体与两端架体断开设置，施工电梯布置在(25~33)交(A)轴阳台上。详细说明。

四、设置新型连墙件：

传统的连墙件是直接通过墙固定连墙钢管。拆除脚手架后，会留下大量的孔。在后期修复孔洞时，还需要氧焊气切割预埋钢管和紧固件。它不仅浪费材料，而且耗时。对于传统墙体连接件的缺点，新型悬挑式脚手架采用各种技术指标和安全性能标准，如下图所示：

新型连墙件由内置方形钢螺母的特殊塑料管预埋件组成。内置圆形钢螺母的连墙钢管和双头螺纹螺栓。脚手架拆除后，外墙上不会留下破坏性的墙洞。长度也可根据现场情况定制。各种规格的连墙杆。

目前，新型悬挑式脚手架的安装已基本完成。通过对以往经验的比较，项目部预制悬挑式脚手架的安装采用预埋螺栓锚固连接到建筑物外侧。因此，工字钢的用量比传统悬挑式脚手架节省了室内梁板的锚固长度。通过计算和比较，与传统悬挑式脚手架相比，项目部的工字钢材料节省了55%左右，但新型悬挑式脚手架的材料租赁成本略高。一般来说，在材料租赁成本方面，新型悬挑式脚手架的成本略高于普通悬挑式脚手架。但新型悬挑式脚手架施工方便，操作轻便，安全可靠，不影响其他工艺的施工。各种工艺可交叉进行，有效提高施工效率，优化施工工艺，缩短项目部外架施工时间，确保项目整体工期满足甲方和公司的要求。预制悬挑式脚手架施工过程中无需现场焊接，有效消除现场安全隐患。预制悬挑式脚手架施工过程中无需现场焊接。传统悬挑式泄漏的质量问题材料堵塞，结束了传统悬挑式泄漏的质量问题，并得到了外墙防渗的监督。甲方和监管机构一致认可。
