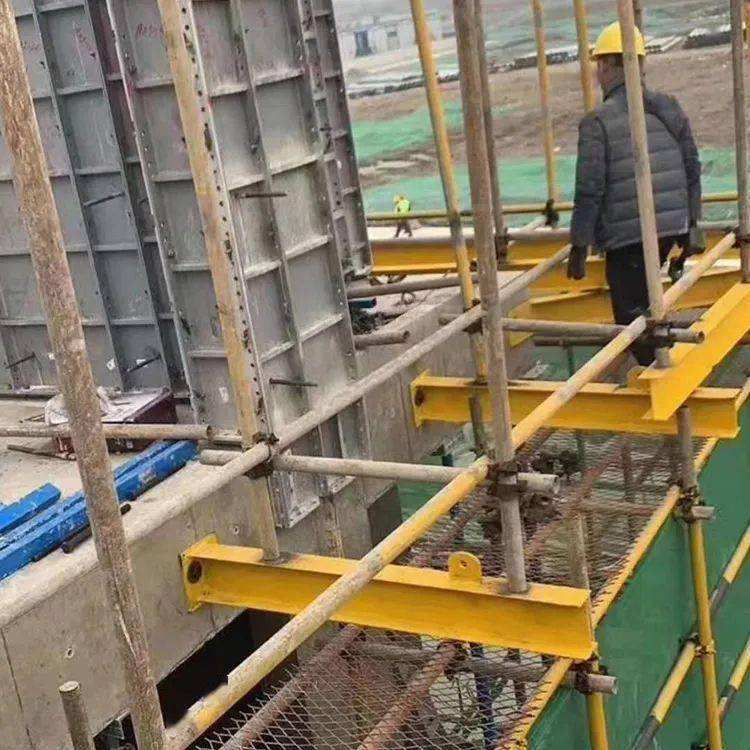

工字钢悬挑脚手架的施工规范和做法

悬挑脚手架是一种简单的建筑设施，分为每层。工程条件差，施工误差大，导致悬挑脚手架实践不规范，工程质量严重下降。

1.悬挑梁受力后垂直位移小，悬挑梁水平位移难以控制，两根钢筋单面水平焊缝施工质量难以控制。

2.木楔受力后会变形，焊接的横杆和门钢架，强度差。

后来，经过不断的探索，制定了良好的连接方式，端部采用双道固定，木楔换成铁楔，双向楔。

一、型钢悬挑梁的具体规范。

1.悬挑梁结构应采用高度不小于160mm双轴对称截面的型钢(工字钢)。

2.悬挑梁端部设置定位点，离悬挑梁端部不小于100mm。

3.直径25-30mm的钢筋或短管可用于定位点。

4.固定端长度大于悬挑端长度的1.25倍。悬挑梁之间的距离应根据悬挑杆的纵向距离设置，每个纵向距离应设置一个。（不允许连接梁）

二、梁结构及其锚固的验算内容

1.悬挑梁的强度。

2.悬挑梁的挠度。

3.悬挑梁在无有效支撑系统时的稳定性。

4.悬挑梁锚固段压点U型钢筋拉环或螺栓的强度。

5.地板承受锚固负弯矩时的抗弯强度。

6.悬挑梁前端支点下混凝土梁(板)的承载力。

三、U形钢筋拉环(或锚固螺栓)

U型钢筋拉环或螺栓应冷弯。U型钢筋拉环.锚固螺栓与型钢之间的间隙应用钢楔或硬木楔紧固。

悬挑梁末端应固定在两个或两个以上的钢筋混凝土梁板结构上。U型钢筋拉环或锚固螺栓的直径不得小于16mm。

型钢悬挑梁与建筑结构螺栓钢压板连接固定时，钢压板尺寸不小于100mm×10mm(宽×厚)；螺栓角钢压板连接时，角钢规格不小于63mm×63mm×6mm。

四、建筑主体结构。

(1)主体结构强度不低于C20。

(2)悬挑梁支撑点应设置在结构梁上，不得设置在外伸阳台或悬挑板上，否则采取加固措施。

五、钢丝绳(或钢拉杆或钢拉杆).吊环。

悬挑梁前端应采用吊拉卸荷，应满足以下要求：

(1)钢丝绳不小于14mm，吊环不小于20mm，预埋吊环采用HPB235钢筋制成。

(2)不少于3根钢丝绳。应力绳应位于扣座上，绳扣间距为150-200，末端钢丝绳长度不小于200mm。

(3)钢丝绳与型钢梁夹角大于45度。

六、悬挑阳台位置，工字钢设计工字钢设计。

钢梁支撑点应设置在结构梁上，不得设置在外伸阳台或悬挑板上，因此该地方应使用垫木垫。必须设置阳台时，不得拆除支撑系统并计算承载力。

七、外防脚手架安全防护。

1.立面防护。

2.剪刀支撑和横向斜支撑。

3.水平防护((装修施工阶段)

4.转角处挑梁的设计。

八、特殊结构处理。

1.在建筑结构角处，钢梁应呈扇形布置。

如结构角钢筋较多，不能留洞，可采取预埋件焊接钢三脚架等措施。

九、工字钢悬挑脚手架最新规范。

工字钢悬挑脚手架的最新规范可以有效地帮助我们解决工程中的问题，以下几点：

1.悬挑脚手架高度不得超过20m。

2.型钢悬挑梁应采用双轴对称截面型钢。如工字钢，结构性能可靠，双轴对称截面，力稳定性好，比其他型钢采购.设计.施工方便。

3.悬挑梁型号和锚固件应根据设计确定，截面高度不小于160mm。悬挑梁末端应固定在钢筋混凝土梁板结构上两个或两个以上。U型钢筋拉环或锚固螺栓的直径不得小于16mm。

检查验收工字钢悬挑脚手架

1.脚手架搭设或分段搭设完成后，应按规定检查脚手架工程质量，检查合格后方可交付使用。

2.单位工程负责人应组织技术安全人员检查验收高度小于20m的脚手架。上一级技术负责人应组织工程负责人和相关技术人员检查验收高度大于20m的脚手架。

3.验收时格.质量分类合格.施工记录.施工报告等文件。

4.现场检查，检查各项，记入施工验收报告。
